Ống dẫn API 5L X70 PSL1 và PSL2 là các ống thép đường ống có độ bền- cao tuân thủ tiêu chuẩn 5L của Viện Dầu khí Hoa Kỳ (API), với cường độ chảy tối thiểu là 485 MPa (khoảng 70.300 psi). Chúng được sử dụng rộng rãi trong việc vận chuyển dầu, khí đốt tự nhiên và các nguồn năng lượng khác ở khoảng cách xa, áp suất cao.
Sự khác biệt chính giữa hai loại ống này nằm ở mức độ kiểm soát chất lượng và điều kiện vận hành áp dụng:
PSL1 (Thông số kỹ thuật sản phẩm cấp 1)
Là loại chất lượng cơ bản, PSL1 phù hợp với hầu hết các tình huống vận chuyển dầu và khí đốt thông thường. Nó có các yêu cầu tương đối thoải mái về thành phần hóa học, độ bền va đập và thử nghiệm không{2}}phá hủy, đồng thời có chi phí thấp hơn, khiến nó trở nên lý tưởng để sử dụng trong các môi trường trên bờ không-khắc nghiệt.
PSL2 (Thông số kỹ thuật sản phẩm cấp 2)
Là một tiêu chuẩn-cao cấp nghiêm ngặt hơn, PSL2 được thiết kế cho các môi trường hoạt động khắc nghiệt như áp suất- cao, nhiệt độ-thấp, ngoài khơi hoặc hydro sunfua (H₂S)-có chứa các điều kiện axit. PSL2 có các yêu cầu khắt khe hơn ở các khía cạnh sau:
Kiểm soát thành phần hóa học chính xác hơn: Đặc biệt với các giới hạn chặt chẽ hơn về lượng carbon tương đương (Ceq) để đảm bảo khả năng hàn tuyệt vời.
Kiểm tra tác động bắt buộc: Ví dụ: năng lượng tác động theo chiều dọc ở 0 độ phải Lớn hơn hoặc bằng 41 J và năng lượng tác động theo chiều ngang phải Lớn hơn hoặc bằng 27 J.
100%-thử nghiệm không phá hủy trên mỗi đường ống: Bao gồm kiểm tra siêu âm và kiểm tra chụp X quang để đảm bảo không có khuyết tật nào ở các mối hàn và thân ống.
Yêu cầu cao hơn về hiệu suất của mối hàn: Các mối hàn phải phù hợp với độ bền của vật liệu nền để nâng cao độ an toàn cho kết cấu tổng thể.
Ngoài ra, ống thép loại X70 có thể được sản xuất dưới dạng ống liền mạch hoặc ống hàn (như LSAW và SSAW), với phạm vi đường kính ngoài rộng (lên đến 1240 mm) và độ dày thành từ 1 mm đến 200 mm, đáp ứng đa dạng nhu cầu kỹ thuật.
Gửi yêu cầu của bạn bây giờđể nhận báo giá tùy chỉnh cho đường ống X70 PSL1/PSL2 trong vòng một giờ-được điều chỉnh để phù hợp với ngân sách và tiến trình của bạn!
Thông số kỹ thuật ống API 5L X70
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Tiêu chuẩn | API SPEC 5L, GB/T 9711, ISO 3183 |
| Định nghĩa lớp | "X" là viết tắt của thép đường ống, "70" biểu thị cường độ năng suất tối thiểu là 70 ksi (khoảng 485 MPa) |
| Cấp độ đặc điểm kỹ thuật sản phẩm | PSL1 (Cấp cơ bản), PSL2 (Cấp nghiêm ngặt) |
| Loại ống | Hàn hồ quang chìm liền mạch, dọc (LSAW/ERW), hàn hồ quang chìm xoắn ốc (SSAW) |
| Phạm vi đường kính ngoài | 8–1240 mm (khoảng. 0.3–48 inch) |
| Phạm vi độ dày của tường | 1–200 mm, hỗ trợ nhiều lịch trình khác nhau từ SCH5 đến XXS |
| Chiều dài | Chiều dài cố định: 5,8m, 6m, 11,8m, 12m; độ dài tùy chỉnh có sẵn |
Đường ống API 5L X70 cho đặc tính cơ học dầu khí (Yêu cầu tối thiểu/tối đa)
Lưu ý: PSL2 có giới hạn tối đa bắt buộc về cường độ chảy để đảm bảo khả năng hàn và an toàn.
| Mục | PSL1 (Cấp cơ bản) | PSL2 (Mức độ nghiêm ngặt) | Ghi chú |
|---|---|---|---|
| Cường độ năng suất tối thiểu (Rt₀.₅) | 485 MPa | 485 MPa | "X70" biểu thị cường độ năng suất tối thiểu là 70 ksi (~485 MPa) |
| Độ bền kéo (Rm) | 570–760 MPa | 570–760 MPa | Đảm bảo khả năng chịu tải-dưới áp lực cao |
| Độ giãn dài (A) | Lớn hơn hoặc bằng 18% | Lớn hơn hoặc bằng 18% | Đo độ dẻo và khả năng chống gãy xương giòn |
| Charpy V{0}}năng lượng tác động |
|
|
PSL2 yêu cầu thử nghiệm ở nhiệt độ thấp hơn để đảm bảo độ bền-ở nhiệt độ thấp |
| Kiểm tra độ rách khi thả trọng lượng (DWTT) | Không bắt buộc | Diện tích cắt lớn hơn hoặc bằng 75% ở -20 độ | Đánh giá khả năng ngăn chặn vết nứt, rất quan trọng đối với-đường ống dẫn khí áp suất cao |
| Kiểm soát độ cứng | Nhỏ hơn hoặc bằng 28 HRC | Nhỏ hơn hoặc bằng 22 HRC (trong môi trường chua) | Ngăn chặn nứt do hydro-gây ra (HIC) và nứt do ăn mòn do ứng suất sunfua (SSC) |
| Tương đương cacbon (Ceq) | Nhỏ hơn hoặc bằng 0,43% | Nhỏ hơn hoặc bằng 0,38% | Hạn chế khả năng hàn và độ nhạy vết nứt; chặt chẽ hơn trong PSL2 |
Thành phần hóa học của ống thép cacbon API 5L X70 (% tối đa cho X70)
Các giá trị có thể thay đổi một chút tùy theo loại sản xuất (Hàn so với Liền mạch).
| Yếu tố | Nội dung (% trọng lượng) | Ghi chú |
|---|---|---|
| Cacbon (C) | Nhỏ hơn hoặc bằng 0.18% | Thiết kế carbon thấp cải thiện khả năng hàn và độ dẻo dai; giới hạn dưới (Nhỏ hơn hoặc bằng 0,12%) áp dụng cho PSL2 hoặc điều kiện dịch vụ chua |
| Silic (Si) | 0.10 – 0.45% | Tăng cường dung dịch rắn, tăng cường độ bền và khả năng chống ăn mòn |
| Mangan (Mn) | 1.30 – 1.75% | Cải thiện độ cứng và khả năng chống biến dạng, tăng cường độ bền-ở nhiệt độ thấp |
| Phốt pho (P) | Nhỏ hơn hoặc bằng 0,020% | Tạp chất được kiểm soát chặt chẽ để giảm nguy cơ giòn |
| Lưu huỳnh (S) | Nhỏ hơn hoặc bằng 0,010% | Giảm xu hướng nứt nóng, cải thiện khả năng chống nứt do hydro-gây ra (HIC) |
| Niobi (Nb) | 0.03 – 0.08% | Tinh chế hạt, tăng cường độ bền và độ bền-ở nhiệt độ thấp |
| Vanadi (V) | 0.01 – 0.10% | Tăng cường lượng mưa, cải thiện tính chất cơ học tổng thể |
| Titan (Ti) | 0.010 – 0.06% | Cố định nitơ, thúc đẩy tính đồng nhất của cấu trúc vi mô |
| Nhôm (Alt) | Lớn hơn hoặc bằng 0,020% | Khử oxy, cải thiện độ sạch của thép |
| Đồng (Cu), Niken (Ni), Crom (Cr) | Nhỏ hơn hoặc bằng 0,35% mỗi | Các bổ sung tùy chọn để tăng cường hơn nữa khả năng chống ăn mòn và độ bền |
Kích thước ống API 5L X70 (Liền mạch & hàn)
| NPS (trong) | Đường kính ngoài (mm) | WT (mm) - SCH/STD/XS |
|---|---|---|
| 1/2 | 21.3 | 2,77 (SCH 40), 3,73 (XS) |
| 3/4 | 26.7 | 2,87 (SCH 40), 3,91 (XS) |
| 1 | 33.4 | 3,38 (SCH 40), 4,55 (XS) |
| 1-1/4 | 42.2 | 3,56 (SCH 40), 4,85 (XS) |
| 1-1/2 | 48.3 | 3,68 (SCH 40), 5,08 (XS) |
| 2 | 60.3 | 3,91 (SCH 40), 5,54 (XS) |
| 2-1/2 | 73.0 | 5,16 (SCH 40), 7,01 (XS) |
| 3 | 88.9 | 5,49 (SCH 40), 7,62 (XS) |
| 4 | 114.3 | 6,02 (SCH 40), 8,56 (XS) |
| 6 | 168.3 | 7,11 (SCH 40), 9,53 (XS), 12,70 (XXS) |
| 8 | 219.1 | 8,18 (SCH 40), 10,97 (XS), 14,30 (XXS) |
| 10 | 273.1 | 9,27 (SCH 40), 12,70 (XS), 16,46 (XXS) |
| 12 | 323.9 | 9,53 (SCH 40), 12,70 (XS), 17,48 (XXS) |
| 14 | 355.6 | 9,53 (SCH 30), 12,70 (SCH 40) |
| 16 | 406.4 | 9,53 (SCH 30), 12,70 (SCH 40) |
| 18 | 457.2 | 9,53 (SCH 30), 12,70 (SCH 40) |
| 20 | 508.0 | 9,53 (SCH 30), 12,70 (SCH 40) |
| 24 | 609.6 | 9,53 (SCH 30), 12,70 (SCH 40), 15,88 (SCH 60) |
| 30 | 762.0 | 12.70, 15.88, 19.05 |
| 36 | 914.4 | 12.70, 15.88, 19.05, 22.23 |
| 42 | 1066.8 | 12.70, 15.88, 19.05, 25.40 |
| 48 | 1219.2 | 12.70, 15.88, 19.05, 25.40, 30.00 |
Thiết bị kiểm tra API 5L X70

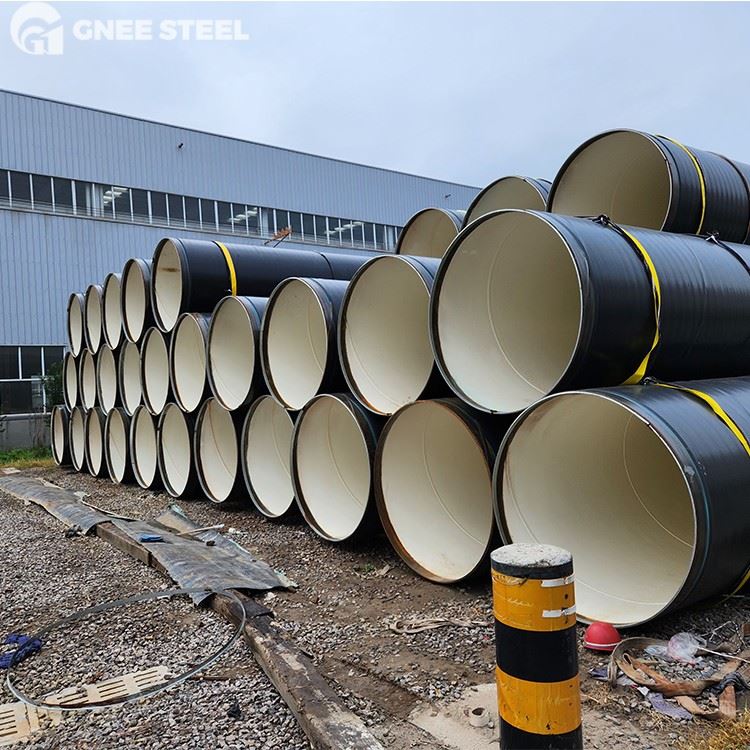

Nhà máy đường ống dẫn dầu khí API 5L X70
Đường ống dẫn dầu khí API 5L X70 Đóng gói và vận chuyển
Câu hỏi thường gặp
ASTM tương đương API 5L X70 là gì?
Dựa trên thông lệ dự án quốc tế, X70 thường tương ứng với L485 (EN 10208-2) theo tiêu chuẩn Châu Âu, trong khi không có cấp độ tương đương nào được xác định trong hệ thống ASTM.
Độ cứng của X70 là gì?
Độ cứng của thép đường ống X70 thường được kiểm soát trong phạm vi Nhỏ hơn hoặc bằng 230 HV (độ cứng Vickers) hoặc 22–28 HRC (độ cứng Rockwell).
