Mô tả sản phẩm
Các ống liền mạch ASTM A179 / ASME SA179 có các lớp và tiêu chuẩn tương tự như ASTM A179 / A179M. Nó khả thi trong các loại như liền mạch / lạnh / lạnh được vẽ, v.v ... Sản phẩm ống này có sẵn trong tùy chỉnh - kích thước, đường kính và độ dày. Thép carbonA179 Nhiệt - ống trao đổihoàn toàn phải chịu các thử nghiệm khác nhau để đảm bảo chất lượng của sản phẩm. Lớp này của ống được đóng gói trong hộp hoặc vỏ bằng gỗ để tránh thiệt hại bên ngoài trong giai đoạn cuối của sản xuất. Hơn nữa, các ống này được sử dụng trong các ứng dụng công nghiệp khác nhau và có sẵn trong giá hàng đầu thị trường.
Các ống liền mạch này chủ yếu tìm thấy các ứng dụng trong các bình áp lực, bình áp suất lạnh, thiết bị áp suất cao, tấm ống trao đổi nhiệt, nồi hơi, máy sưởi không khí, ống bảo hiểm, ống làm mát không khí, vv Chúng được sử dụng trong các ngành công nghiệp như nhà máy sản xuất điện
Các ống U được sản xuất sau khi các ống thẳng được sản xuất. Việc uốn được thực hiện ở trạng thái lạnh trên máy uốn U tự động. Để đảm bảo rằng độ mỏng của tường và đường kính bầu dục được kiểm soát, uốn ống được thực hiện với một trục gá được chèn vào các ống. Hơn nữa, phần U - của ống u - bị ứng suất giảm trong các điều kiện được kiểm soát và chu kỳ để mang lại tuổi thọ dài hơn.
Các ống Bent U cuối cùng đã được thử nghiệm 100% cho xét nghiệm rò rỉ thủy tĩnh và cuối cùng là DP được thử nghiệm. Những ống này dễ bị tổn thương trong quá trình vận chuyển và do đó bắt buộc phải được xử lý cẩn thận. Chúng tôi đảm bảo điều này bằng cách đóng gói các ống trong các khung thép được thiết kế đặc biệt. Những khung này phù hợp với hộp gỗ o đảm bảo thêm ety của các ống.
A179/SA179Đặc điểm kỹ thuật tiêu chuẩn
A179/SA179 Thép carbon U BendThành phần hóa học
| C, % | Mn, % | P, % | S, % |
| 0.06-0.18 | 0.27-0.63 | 0,035 tối đa | 0,035 tối đa |
A179/SA179 Ống U -Bend OfflessTính chất cơ học
| Độ bền kéo, MPA | Sức mạnh năng suất, MPA | Kéo dài, % | Độ cứng, HRB |
| 325 phút. | 180 phút. | 35 phút. | 72 Max |
A179/SA179 U BEND BOILERĐường kính bên ngoài & dung nạp
| Đường kính bên ngoài, mm | Dung nạp, mm |
| 3.2 Ít hơn hoặc bằng OD ＜ 25.4 | ±0.10 |
| 25,4 Ít hơn hoặc bằng OD nhỏ hơn hoặc bằng 38.1 | ±0.15 |
| 38,1 OD ＜ 50.8 | ±0.20 |
| 50,8 Ít hơn hoặc bằng OD ＜ 63.5 | ±0.25 |
| 63,5 ít hơn hoặc bằng OD ＜ 76.2 | ±0.30 |
| 76.2 | ±0.38 |
A179/SA179 U Bend TubeĐộ dày và khả năng chịu đựng tường
| Đường kính bên ngoài, mm | Sức chịu đựng, % |
| 3.2 Ít hơn hoặc bằng OD ＜ 38.1 | +20/-0 |
| 38.1 Ít hơn hoặc bằng OD nhỏ hơn hoặc bằng 76.2 | +22/-0 |

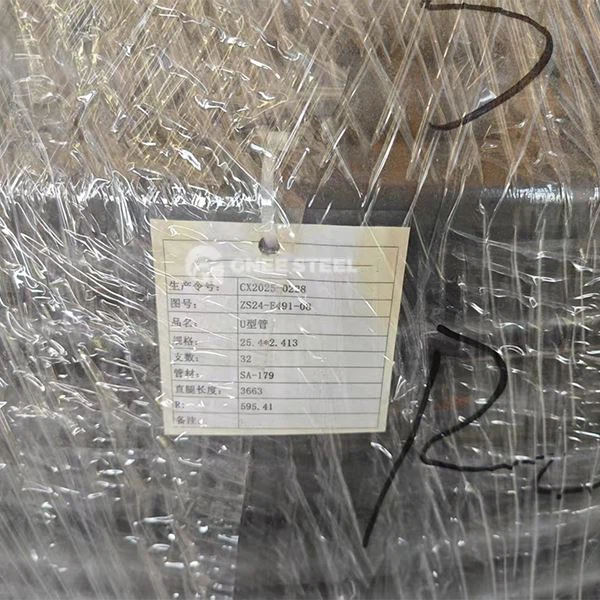

Gnee A179/SA179 U ống trong kho
A179/SA179 U Bend Tube Nguyên tắc
U - Các ống thường được sử dụng để trao đổi nhiệt trong các chất lỏng quá trình với bộ tản nhiệt lớn. Chất lỏng được bơm ra thông qua một đường ống, thông qua đường giao nhau U -, sau đó chảy trở lại dọc theo một đường ống song song với dòng chảy.
Nhiệt là Chuyển đến vật liệu gói qua tường của ống. Thiết kế này được sử dụng trong các ứng dụng công nghiệp trong đó nhiều ống U - có thể được đổ vào các thùng chứa dầu với công suất nhiệt cao.
A179/SA179 U Bend Tube Ưu điểm
Được sản xuất từ ASME SA179 Tiêu chuẩn thấp - Thép carbon với tính chất cơ học tuyệt vời và khả năng làm việc
Quá trình uốn lạnh chuyên nghiệpđảm bảo crack - miễn phí và biến dạng - uốn cong miễn phí
Thiết kế tường ống được tối ưu hóa để truyền nhiệt hiệu quả
Có khả năng chịu được môi trường làm việc áp lực cao -
U - Cấu trúc hình dạngHấp thụ hiệu quả ứng suất giãn nở nhiệt, kéo dài tuổi thọ dịch vụ
Thiết kế hình thành tích phânGiảm rủi ro rò rỉvà cải thiện sự an toàn
Xử lý bề mặt bên trong và bên ngoài làm giảm khả năng chống dòng chảy
A179/SA179 U Bend Tube Ứng dụng
Hệ thống nồi hơi
Các thành phần trao đổi nhiệt cho các nhà máy nhiệt điện và nồi hơi công nghiệp
Thiết bị hóa dầu
Tàu áp lực và bộ trao đổi nhiệt trong các nhà máy lọc dầu và nhà máy hóa chất
Công nghiệp sản xuất điện
Các thành phần quan trọng cho nồi hơi của nhà máy điện và hệ thống thu hồi nhiệt chất thải
Hệ thống HVAC
Đơn vị trao đổi nhiệt cho các hệ thống điều hòa không khí trung tâm lớn -
Ngành công nghiệp dược phẩm
Hệ thống sưởi ấm và làm mát trong các quy trình dược phẩm
Kỹ thuật hàng hải
Các thành phần trao đổi nhiệt cho nồi hơi biển và hệ thống điện phụ
Sản xuất công nghiệp
Các thiết bị xử lý công nghiệp khác nhau yêu cầu trao đổi nhiệt
