Ống thép cacbon A106 Gr B
ASTM A106 Lớp B (A106 Gr.B) là mộtống thép carbon liền mạchđược thiết kế đặc biệt cho dịch vụ-nhiệt độ cao và áp suất-cao, được sử dụng rộng rãi trong đường ống xử lý cho các ngành công nghiệp dầu mỏ, hóa chất và điện.
Ưu điểm kỹ thuật cốt lõi của vật liệu này nằm ở tính chất cơ học mạnh mẽ và thành phần hóa học nghiêm ngặt: nó duy trì độ bền kéo tối thiểu là415 MPa (60.000 psi)và cường độ năng suất tối thiểu là240 MPa (35.000 psi), trong khi hàm lượng silicon bắt buộc củaLớn hơn hoặc bằng 0,10%(thông qua quy trình thép khử) đảm bảo tăng cường khả năng chống oxy hóa và chống rão ở nhiệt độ vận hành lên tới427 độ (800 độ F).
Về độ chính xác trong sản xuất, nó tuân thủ nghiêm ngặt các tiêu chuẩn về kích thước ASME B36.10M, quy định rằng độ dày của thành không được sai lệch quá12.5%dưới giá trị danh nghĩa; Hơn nữa, mỗi chiều dài của ống phải trải qua mộtkiểm tra thủy tĩnhdựa trên công thức P=2St/D(hoặc thử nghiệm không phá hủy tương đương) để đảm bảo tính toàn vẹn tuyệt đối của cấu trúc khi vận chuyển hơi nước áp suất cao hoặc môi trường dễ bay hơi.
Phạm vi cung cấp GNEE
Tiêu chuẩn:ASTM A106/A106M (Dịch vụ nhiệt độ-cao); có thể tuân thủ NACE MR0175/Dịch vụ chua theo yêu cầu.
Cấp: B
Phạm vi OD:NPS 1/8" đến NPS 48" (10,3mm đến 1219,2mm)
Phạm vi của WT:SCH 10 đến SCH 160, SCH XXS; 1,24mm đến 60mm (Có sẵn độ dày tùy chỉnh)
Phạm vi chiều dài:
SRL: 16ft - 22ft (4,8m - 6.7m)
DRL: Trung bình tối thiểu 35ft (10,7m)
Chiều dài cố định: 5,8m, 6,0m, 11,8m, 12,0m (20ft đến 40ft)
Kết thúc cuộc rước:Đầu trơn, vát (30 độ ±5 độ), có ren & ghép nối
Lớp phủ:Sơn đen/Vecni, dầu chống rỉ, FBE, 3PE/3PP, lớp phủ Epoxy, sơn lót giàu kẽm- hoặc CRA Clad/Lớp lót cho các ứng dụng chuyên dụng.
Tính chất cơ học của ống liền mạch loại A106
| Cấp | Sức mạnh năng suất, tối thiểu. (psi/MPa) | Độ bền kéo, tối thiểu. (psi/MPa) |
| hạng B | 35,000 / 240 | 60,000 / 415 |
Thành phần hóa học ống A106 GrB
| Yếu tố | hạng B |
| Cacbon (tối đa) | 0.30 |
| Mangan | 0.29 - 1.06 |
| Phốt pho (tối đa) | 0.035 |
| Lưu huỳnh (tối đa) | 0.035 |
| Silicon (phút) | 0.10 |
| Ghi chú |
Tương đương ống thép A106
| Loại sản phẩm | Tiêu chuẩn ASTM (Mỹ) | Tiêu chuẩn EN (EU) |
| Ống liền mạch | ASTM A106 hạng B | EN 10216-2 P265GH |
| Ống liền mạch | ASTM A106 hạng A | EN 10216-2 P235GH |

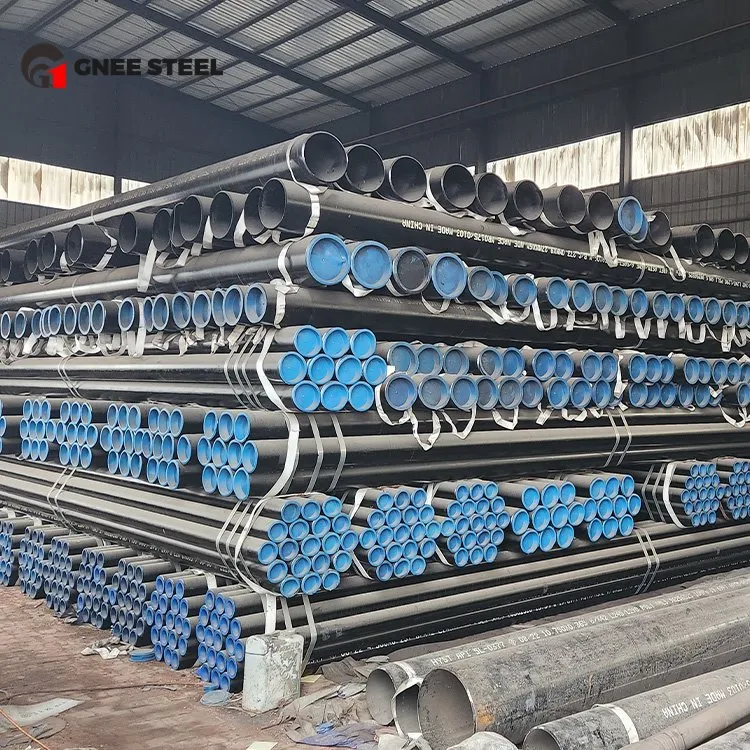

Ống liền mạch ASTM A106 hạng B trong kho
Đường kính ngoài của ống A 106 Gr B
| Kích thước ống danh nghĩa (NPS) | Qua | Dưới |
| inch [mm] | inch [mm] | inch [mm] |
| 1/8 đến 1-1/2 [6 - 40] | 1/64 (0.015) [0,4 mm] | 1/64 (0.015) [0,4 mm] |
| Trên 1-1/2 đến 4 [40 - 100] | 1/32 (0.031) [0,8 mm] | 1/32 (0.031) [0,8 mm] |
| Trên 4 đến 8 [100 - 200] | 1/16 (0.062) [1,6 mm] | 1/32 (0.031) [0,8 mm] |
| Trên 8 đến 18 [200 - 450] | 3/32 (0.093) [2,4 mm] | 1/32 (0.031) [0,8 mm] |
| Trên 18 đến 26 [450 - 650] | 1/8 (0.125) [3,2 mm] | 1/32 (0.031) [0,8 mm] |
| Trên 26 đến 34 [650 - 850] | 5/32 (0.156) [4,0 mm] | 1/32 (0.031) [0,8 mm] |
| Trên 34 đến 48 [850 - 1200] | 3/16 (0.187) [4,8 mm] | 1/32 (0.031) [0,8 mm] |
Bảng so sánh: ASTM A106 Hạng B so với ASTM A53 Hạng B
| Tính năng | ASTM A106 hạng B | ASTM A53 hạng B |
| Mục đích thiết kế chính | Được thiết kế đặc biệt chonhiệt độ-cao và áp suất-caodịch vụ. | mục đích-chungđường ống dẫn nước, khí đốt, không khí và hơi nước áp suất thấp. |
| Quy trình sản xuất | Chỉ liền mạch. | Có sẵn ởLiền mạch (Loại S)hoặcHàn (ERW/Loại E). |
| Phạm vi nhiệt độ | Hiệu suất tuyệt vời ở nhiệt độ lên tới427 độ (800 độ F). | Dành cho các ứng dụng nhiệt độ thông thường hoặc trung bình. |
| Nguyên tố hóa học chính | Silicon (Si) Lớn hơn hoặc bằng 0,10%(Yêu cầu bắt buộc). | Không có yêu cầu bắt buộc đối với hàm lượng Silicon (Si). |
| Quy trình luyện thép | thép giết chết(Bắt buộc phải khử oxy hoàn toàn bằng thép). | Có thể là thép bán{0}}khô hoặc thép khử. |
| Ứng dụng điển hình | Nhà máy lọc dầu, nhà máy hóa dầu, nhà máy điện và đường dây hơi nước nồi hơi áp suất cao-. | Hệ thống ống nước, hệ thống HVAC, các bộ phận kết cấu và đường dây tiện ích-áp suất thấp. |
Kiểm tra và thử nghiệm ASTM A106 Gr.B
Phân tích hóa học
Các yếu tố chính:Xác minh C, Mn, P, S vàSilicon (tối thiểu. 0.10%).
Quá trình:Phải làthép giết chết; các nguyên tố dư kết hợp (Cr, Cu, Mo, Ni, V) phải được< 1.00%.
Kiểm tra cơ khí & hiệu suất
Kiểm tra độ bền kéo:Tối thiểu. Độ bền kéo415 MPa (60ksi); Tối thiểu. Năng suất240 MPa (35ksi).
Kiểm tra uốn (Nhỏ hơn hoặc bằng NPS 2):uốn cong 90 độ quanh trục gá; không được phép có vết nứt.
Flattening Test (>NPS 2):Nén hai{0}}giai đoạn để phát hiện các vết nứt hoặc khuyết tật bên trong.
Kiểm tra áp suất và tính toàn vẹn
Kiểm tra thủy tĩnh:Bắt buộc đối vớimỗi chiều dài ống( P=2St/D ) để đảm bảo hiệu suất chống rò rỉ-.
Thử nghiệm không{0}}phá hủy (NDT):Siêu âm (UT) hoặc Dòng điện xoáy (ET) được sử dụng để phát hiện các khuyết tật dưới bề mặt.
Kiểm tra kích thước và trực quan
Dung sai:Độ dày thành (WT) không được lớn hơnDưới 12,5%danh nghĩa.
Thị giác:Bề mặt không được có các khuyết tật gây tổn thương (vòng, đường nối, vết nứt). Cho phép mài nhẹ trong giới hạn WT.
Các bài kiểm tra bổ sung tùy chọn
Dịch vụ đặc biệt:Kích thước hạt, kiểm tra độ cứng hoặcNACE MR0175(HIC/SSC) cho môi trường dịch vụ chua.
Giấy chứng nhận sản phẩm Gnee
Nhà máy sản xuất ống Semaless A106 Gbps
Thiết bị kiểm tra đường ống A106 GRA
Tập đoàn Gnee tham gia triển lãm NECC
Chuyến thăm của khách hàng Gnee
Câu hỏi thường gặp
Q.Phạm vi độ dày của ống liền mạch loại B A106 là gì?
A. Phạm vi độ dày của Ống liền mạch hạng B A106 nằm trong khoảng từ 3 mm đến 12 mm.
Q. Làm thế nào để bạn kiểm tra tất cả hàng hóa trong dây chuyền sản xuất?
A: Chúng tôi có kiểm tra tại chỗ và kiểm tra thành phẩm. Chúng tôi kiểm tra hàng hóa khi chúng đi vào quy trình sản xuất bước tiếp theo.
Q. Tôi có thể tùy chỉnh các sản phẩm không?
A. Tất nhiên là bạn có thể. Chúng tôi có thể sản xuất theo mẫu hoặc bản vẽ kỹ thuật của bạn. Chúng ta có thể làm khuôn và đồ gá lắp.
