Mô tả sản phẩm
ASTM A192/ASME SA192 bao gồm tối thiểu - Tường - độ dày, nồi hơi thép carbon liền mạch và ống siêu nhiệt cho dịch vụ áp suất-.
Kích thước ống và độ dày thường được cung cấp cho thông số kỹ thuật này là 1/2 in đến 7 in (12,7 đến 177,8 mm) đường kính bên ngoài và 0,085 đến 1.000 in (2,2 đến 25,4 mm), bao gồm, độ dày tường tối thiểu. Ống có kích thước khác có thể được trang bị, với điều kiện các ống như vậy tuân thủ tất cả các yêu cầu khác của đặc điểm kỹ thuật này.
Các giá trị được nêu trong một trong hai đơn vị hoặc đơn vị SI inch - sẽ được coi là tiêu chuẩn riêng biệt. Trong văn bản, các đơn vị SI được hiển thị trong ngoặc. Các giá trị được nêu trong mỗi hệ thống không tương đương chính xác; Do đó, mỗi hệ thống phải được sử dụng độc lập với các hệ thống khác. Kết hợp các giá trị từ hai hệ thống có thể dẫn đến không phù hợp với - với đặc điểm kỹ thuật. Các đơn vị inch - pound sẽ được áp dụng trừ khi chỉ định "M" của thông số kỹ thuật này được chỉ định theo thứ tự.
Đường kính bên ngoài: 12.7-177,8mm
Độ dày tường: 2.2-25,4mm
Chiều dài: 6-32m
Loại: ống thẳng, u - ống uốn cong
Điều trị nhiệt:
Nóng - Các ống hoàn thành không cần được xử lý nhiệt. Các ống hoàn thiện lạnh phải được xử lý nhiệt sau khi kết thúc lạnh cuối cùng - ở nhiệt độ 1200 độ F [650 độ] trở lên.
Đặc điểm kỹ thuật tiêu chuẩn
ASTM A192/ASME SA192 High - Máy nồi hơi bằng thép carbon áp suất Thành phần hóa học
| Cấp | Thành phần hóa học (%) | |||||
| Kiểu | C | Si | Mn | P | S | |
| ASTM A192/ASME SA192 | Liền mạch | 0.06~0.18 | 0,25max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192
| Cấp | Kéo dài % | Kiểm tra độ bền kéo MPA hoặc N/MM2 | |
| A | Sức mạnh năng suất tối thiểu | Độ bền kéo | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 TUBE cho yêu cầu độ cứng của nồi hơi
| Số độ cứng Brinell | Số độ cứng của Rockwell |
| (Ống 0,200 in. [5,1 mm] trở lên ở độ dày tường) | (Ống nhỏ hơn 0,200 in. [5,1 mm] độ dày tường) |
| 137 HB | 77 giờ |
| Kích thước ống cho bộ trao đổi nhiệt & bình ngưng & nồi hơi | |||||||||||
| Đường kính bên ngoài | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Độ dày tường mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | inch | Trọng lượng kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Dạng ống:Straight & U - Bend & Fined & Coiled | |||||||||||
| Ống thép không gỉ:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST941-81. | |||||||||||
| Ống thép carbon & hợp kim:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

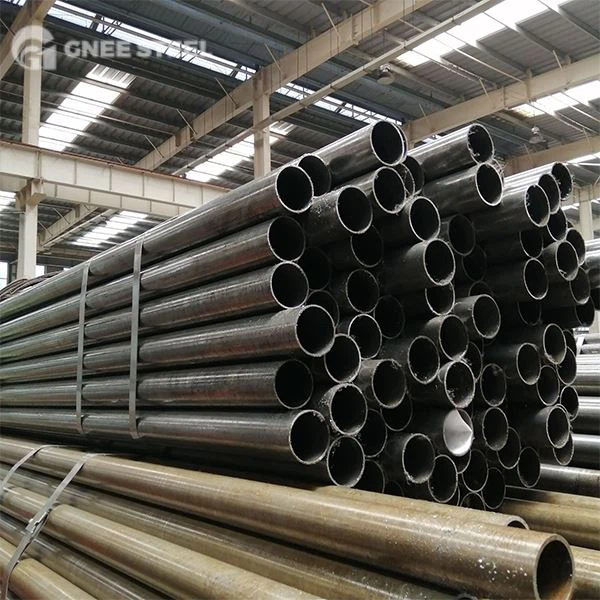

Gnee A192/SA192 PIPE trong kho
A192 Các ống nồi hơi - SA192 SOILERS VÀ ÁP LỰC TƯƠNG LAI - - ống và ống liền mạch {{11}
So sánh ASTM A192/SA192 và các vật liệu ống và ống bằng thép carbon khác
- VS ASTM A106 GR.B:ASTM A106 GR.B Ống thép carbon thường được sử dụng cho nhiệt độ -, cao - đường ống áp lực, nhưng nó không được thiết kế cụ thể cho độ dày thành tối thiểu cần thiết cho nồi hơi/siêu nhiệt. ASTM A106 GR.B Ống thép carbon thường có các bức tường dày hơn so với A192/SA192 của cùng một đặc điểm kỹ thuật, cung cấp áp suất cao hơn - khả năng chịu lực nhưng truyền nhiệt thấp hơn một chút và chi phí cao hơn. ASTM A106 GR.B Ống thép carbon thường được sử dụng trong các dòng hơi chính của nồi hơi và các đường nước cấp, trong khi ống thép carbon ASTM A192/SA192 được thiết kế đặc biệt cho các lớp siêu nhiệt và các gói trao đổi nhiệt lò hơi, trong đó cần phải truyền nhiệt hiệu quả.
- VS ASTM A210 GR.A1:ASTM A210 GR.A1 là một trung bình - Ống thép mangan carbon được sử dụng trong nồi hơi và siêu nhiệt. Do hàm lượng carbon cao hơn, sức mạnh và độ cứng của nó vượt qua A192/SA192, và nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi sức mạnh cao hơn.
Các thử nghiệm và kiểm tra bắt buộc đối với ống thép carbon ASTM A192/SA192
- Kiểm tra độ bền kéo: Điều này được thực hiện trên các mẫu được lấy từ mỗi lô ống thép để xác minh độ bền kéo, sức mạnh năng suất và độ giãn dài.
- Kiểm tra độ cứng: Điều này thường được thực hiện trên mỗi ống hoặc lô.
- Kiểm tra áp suất thủy lực: Điều này là bắt buộc đối với mỗi ống. Áp lực thử nghiệm rất cao và được duy trì trong ít nhất 5 giây để đảm bảo không có rò rỉ hoặc biến dạng vĩnh viễn, đảm bảo an toàn dưới áp lực.
- Không - Thử nghiệm phá hủy: Tiêu chuẩn thường yêu cầu kiểm tra dòng điện xoáy hoặc thử nghiệm siêu âm (hoặc kết hợp cả hai) để phát hiện các khuyết tật theo chiều dọc và điều này phải được thực hiện trên mỗi ống.
Sử dụng & Ứng dụng:
1. Các ống của Boiler: Các ống A192/SA192 chủ yếu được sử dụng trong các hệ thống nồi hơi cho các ứng dụng áp suất và áp lực quá mức và quá nhiệt. Chúng được sử dụng rộng rãi trong các nhà máy điện, nhà máy năng lượng nhiệt và nồi hơi công nghiệp để tạo ra hơi nước. Các ống A192/SA192 thể hiện độ dẫn nhiệt tuyệt vời và độ bền kéo cao, làm cho chúng phù hợp để xử lý nhiệt độ và áp suất cao.
2. Bộ trao đổi nhiệt độ: Các ống A192/SA192 được sử dụng trong các bộ trao đổi nhiệt khi cần truyền nhiệt hiệu quả. Các ống này thường được sử dụng trong các ứng dụng liên quan đến chất lỏng - đến - chất lỏng hoặc khí - thành - Trao đổi nhiệt chất lỏng, chẳng hạn như trong các hệ thống HVAC, đơn vị làm lạnh và thiết bị quy trình công nghiệp. Cấu trúc liền mạch của các ống A192/SA192 đảm bảo dòng chất lỏng mịn và giảm thiểu áp suất giảm.
3.Condensers: Ống A192/SA192 Tìm các ứng dụng trong các đơn vị ngưng tụ là một phần của các hệ thống khác nhau như nhà máy điện và đơn vị làm lạnh. Các thiết bị ngưng tụ chịu trách nhiệm chuyển nhiệt từ hơi sang trạng thái lỏng và các ống A192/SA192 cung cấp khả năng truyền nhiệt tuyệt vời cho mục đích này.
4. Tinh chế Petroleum: Các ống A192/SA192 đôi khi được sử dụng trong các quá trình tinh chế dầu mỏ, đặc biệt trong các ứng dụng liên quan đến nhiệt độ cao - và cao - chất lỏng áp suất. Các ống này được sử dụng để trao đổi nhiệt, vận chuyển chất lỏng và các chức năng quan trọng khác trong các hoạt động tinh chế.
