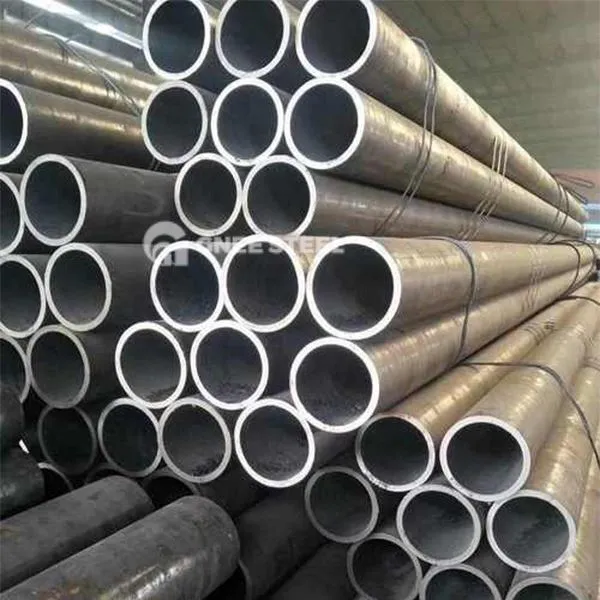

Đặc điểm kỹ thuật ống Bolier A210/A210M
1.1 Đặc điểm kỹ thuật này bao gồm tối thiểu - tường - độ dày, trung bình liền mạch - Thép carbon, ống nồi hơi và ống khói, bao gồm các đầu an toàn (xem ghi chú 1), ống vòm và lưu giữ ống và ống siêu nhiệt.
Lưu ý 1: Loại này không phù hợp cho kết thúc an toàn bằng cách hàn Forge.
1.2 Kích thước ống và độ dày thường được cung cấp cho đặc điểm kỹ thuật này là 1/2 in đến 5 in. [12,7 đến 127 mm] ở đường kính bên ngoài và 0,035 đến 0,500 in. [0,9 đến 12,7 mm], bao gồm, độ dày thành tối thiểu. Ống có kích thước khác có thể được trang bị, với điều kiện các ống như vậy tuân thủ tất cả các yêu cầu khác của đặc điểm kỹ thuật này.
1.3 Yêu cầu thuộc tính cơ học không áp dụng cho ống nhỏ hơn 1/8 in. [3,2 mm] đường kính bên trong hoặc 0,015 in. [0,4 mm] độ dày.
1.4 Đặc điểm kỹ thuật này bao gồm các lớp A - 1 và C của nồi hơi carbon trung bình liền mạch và ống siêu nhiệt với các yêu cầu về hóa chất và độ bền kéo khác nhau. (Bảng 1, Bảng 3 và Mục 11.)
OD: 1/2in-5in (12,7-127mm),
WT: 0,035in-0.500in (0,9-12,7mm)
Lớp: ASTM A210 Lớp A1, ASTM A210 Lớp C
Ứng dụng: cho nồi hơi cao, giữa, thấp -
Thành phần hóa học của ống siêu nhiệt ASTM A210/A210M
|
Cấp |
Carbon |
Mangan |
Phốt pho |
Lưu huỳnh |
Silicon |
|
ASTM A210 GR A1 |
Tối đa 0,27% |
Tối đa 0,93% |
Tối đa 0,035% |
Tối đa 0,035% |
0,10% phút |
|
ASTM A210 GR C |
Tối đa 0,35% |
0.29% - 1.06% |
Tối đa 0,035% |
Tối đa 0,035% |
0,10% phút |
Tính chất cơ học của ống Bolier liền mạch ASTM A210/A210M
|
Cấp |
P # |
Độ bền kéo |
Năng suất |
Độ cứng tối đa |
Kiểm tra hàng tồn kho |
|
|
ASTM A210 GR A1 |
P 1 |
KSI: 60 MPa: 415 |
KSI: 37 MPa: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 gr một bản kiểm kê |
|
ASTM A210 GR C |
P 1 |
KSI: 70 MPa: 485 |
KSI: 40 MPa: 275 |
89 giờ (Rockwell B) |
179 HB (Brinell)
|
A210 gr một bản kiểm kê |
Độ dày thành và dung sai của ASTM A210/A210M Medial liền mạch - Thép carbon
|
Đường kính bên ngoài, mm |
Sức chịu đựng, % |
|
|
Nóng cuộn |
OD nhỏ hơn hoặc bằng 101,6, wt nhỏ hơn hoặc bằng 2,4 |
+40/-0 |
|
OD nhỏ hơn hoặc bằng 101,6, 2,4 wt nhỏ hơn hoặc bằng 3,8 |
+35/-0 |
|
|
OD nhỏ hơn hoặc bằng 101,6, 3,8 wt nhỏ hơn hoặc bằng 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6, 2,4 ＜ wt nhỏ hơn hoặc bằng 3,8 |
+35/-0 |
|
|
OD>101.6, 3,8 wt nhỏ hơn hoặc bằng 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Đường kính bên ngoài, mm |
Sức chịu đựng, % |
|
Lạnh |
OD ít hơn hoặc bằng 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Đường kính ngoài và dung sai của ASTM A210/A210M Ống nối liền mạch
|
Đường kính bên ngoài, mm |
Dung nạp, mm |
|
|
Nóng cuộn |
OD nhỏ hơn hoặc bằng 101.6 |
+0.4/-0.8 |
|
101.6 ＜ OD nhỏ hơn hoặc bằng 177.8 |
+0.4/-1.2 |
|
|
|
Đường kính bên ngoài, mm |
Sức chịu đựng, % |
|
Lạnh |
OD ＜ 25.4 |
±0.10 |
|
25,4 Ít hơn hoặc bằng OD nhỏ hơn hoặc bằng 38.1 |
±0.15 |
|
|
38,1 OD ＜ 50.8 |
±0.20 |
|
|
50,8 Ít hơn hoặc bằng OD ＜ 63.5 |
±0.25 |
|
|
63,5 ít hơn hoặc bằng OD ＜ 76.2 |
±0.30 |
|
|
76.2 Ít hơn hoặc bằng OD nhỏ hơn hoặc bằng 101.6 |
±0.38 |
|
|
101.6 ＜ OD nhỏ hơn hoặc bằng 177.8 |
+0.38/-0.64 |
Thông số kỹ thuật kích thước của ống Bolier liền mạch A210/A210M
